[Monitoring]1.5 도커를 활용하여 Redis Exporter 모니터링 환경 구축

Publish Date

2024/12/14

배경 및 목표

Redis Exporter를 활용하여 Redis 서버의 상태와 성능을 실시간으로 모니터링하고, Prometheus와 Grafana를 통해 메트릭 수집과 시각화를 구현하여 Redis 활용의 병목현상과 리소스 사용 패턴을 분석한다.

구성 요소	설명
Redis Server	고속의 키-값 데이터 저장소로, 주로 캐싱, 메시지 큐 및 실시간 데이터 처리에 사용
Redis Exporter	Prometheus에서 사용할 수 있는 형식으로 Redis 서버의 메트릭(메모리 사용량, 키 상태, 요청 속도 등)을 수집
Prometheus	Redis Exporter로부터 메트릭 데이터를 수집하고, 저장하며, 사용자 정의 쿼리로 데이터를 분석할 수 있도록 지원
Grafana	Prometheus에서 수집한 데이터를 기반으로 시각적인 대시보드를 생성하여 Redis 서버의 성능 및 상태를 모니터링

Redis Exporter 모니터링 설정

개발환경

항목	설정
Redis	redis:7.2-alpine
Monitoring	Prometheus, Grafana
Exporter	Redis Exporter (Prometheus)
Dash Board	Redis 대시보드 템플릿 (ID: 763)

구조

coupon-project/
├── docker-compose.yml                     # Redis 및 Redis Exporter 설정 파일
└── monitoring/
    ├── docker-compose.yml                 # Prometheus와 Grafana 설정 파일
    └── prometheus/
        └── config/
            └── prometheus.yml             # Prometheus 설정 파일 (Redis Exporter 모니터링 대상 포함)
Java
복사

파일명	내용
coupon-project/docker-compose.yml	Redis 서버와 Redis Exporter를 설정
monitoring/docker-compose.yml	Prometheus와 Grafana를 설정 , 컨테이너 환경과 포트 매핑을 정의
prometheus.yml	Prometheus 설정, Redis Exporter 및 모니터링 대상 서버의 스크레이프 설정

구현

0. 환경 사전 준비

•

Redis 서버와 Prometheus 및 Grafana 설치 되어 있어야 한다.

[Monitoring]00 도커를 활용하여 프로메테우스, 그라파나 환경 구축

1. Redis Exporter 컨테이너 설정

docker-compose.yml 파일에 Redis Exporter 서비스를 추가하여 Redis와 Redis Exporter의 컨테이너 실행 환경을 정의한다. Redis Exporter에서 Redis 서버의 메트릭을 수집할 수 있도록 설정한다.

•

docker-compose.yml

services:
  coupon-redis:
    image: redis:7.2-alpine
    container_name: coupon-redis
    networks:
      - coupon-network
    ports:
      - 6379:6379
    command: redis-server --port 6379
    healthcheck:
      test: [ "CMD", "redis-cli", "ping" ]
      interval: 10s
      timeout: 5s
      retries: 3
      start_period: 120s

  redis-exporter:
    image: oliver006/redis_exporter:latest
    container_name: redis-exporter
    networks:
      - coupon-network
    ports:
      - 9121:9121
    environment:
      - REDIS_ADDR=redis://coupon-redis:6379
    depends_on:
      - coupon-redis
YAML
복사

환경 변수	설명
REDIS_ADDR	Redis 서버의 주소(redis://)
depends_on	Redis Exporter가 Redis 컨테이너에 의존

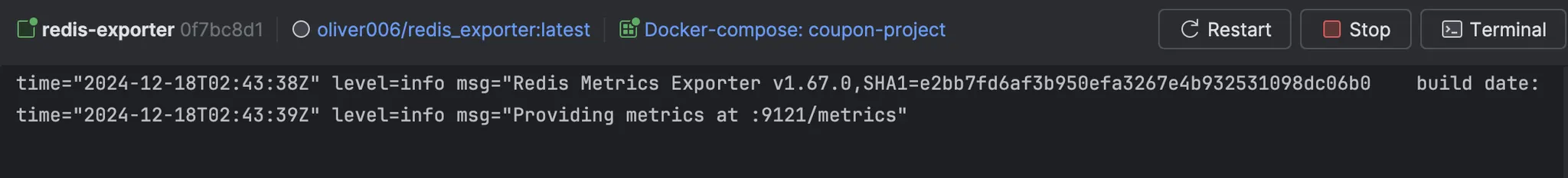

Redis Exporter 컨테이너 로그 및 상태 확인:

docker logs redis-exporter
docker inspect redis-exporter | grep REDIS_ADDR
Shell
복사

2. Prometheus 설정

Prometheus가 Redis Exporter에서 메트릭을 수집하도록 설정한다. scrape_configs 섹션에 Redis Exporter의 주소 및 포트를 지정한다.

•

prometheus.yml

scrape_configs:
  - job_name: 'redis-exporter'
    static_configs:
      - targets: ['redis-exporter:9121']
YAML
복사

Prometheus 설정을 적용하기 위해 컨테이너를 재시작한다.

•

docker-compose.yml

docker-compose restart prometheus
SQL
복사

Exporter 메트릭 페이지 확인:

http://localhost:9121/metrics
SQL
복사

•

redis_up 1: Redis가 정상적으로 연결되었음을 나타냄

Prometheus targets 페이지 확인:

http://localhost:9090/targets
SQL
복사

3. Grafana 대시보드 설정

데이터 소스 추가

Grafana 접속:  http://<Grafana-Server-IP>:3000

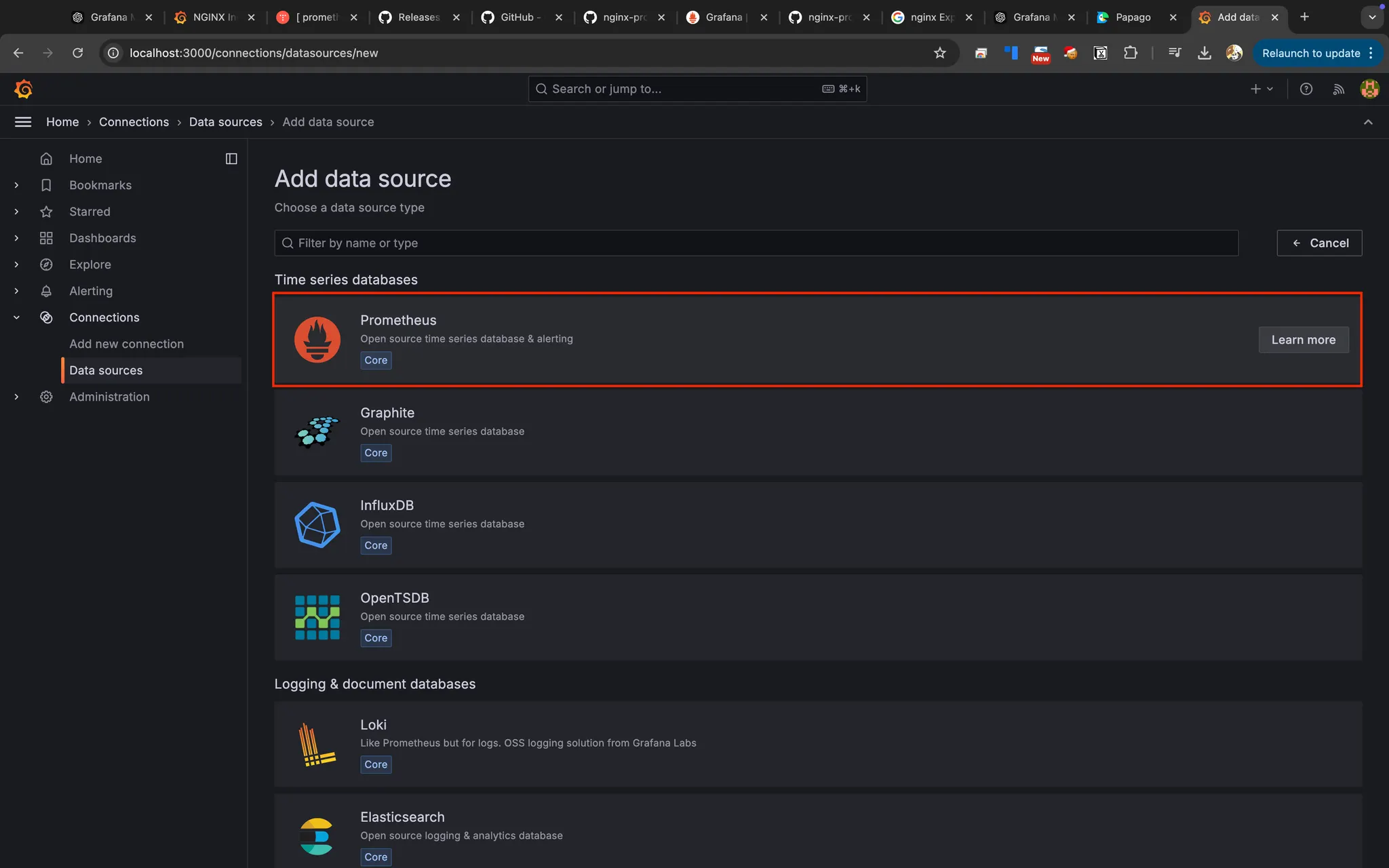

Data sources › Add data source > Prometheus 선택

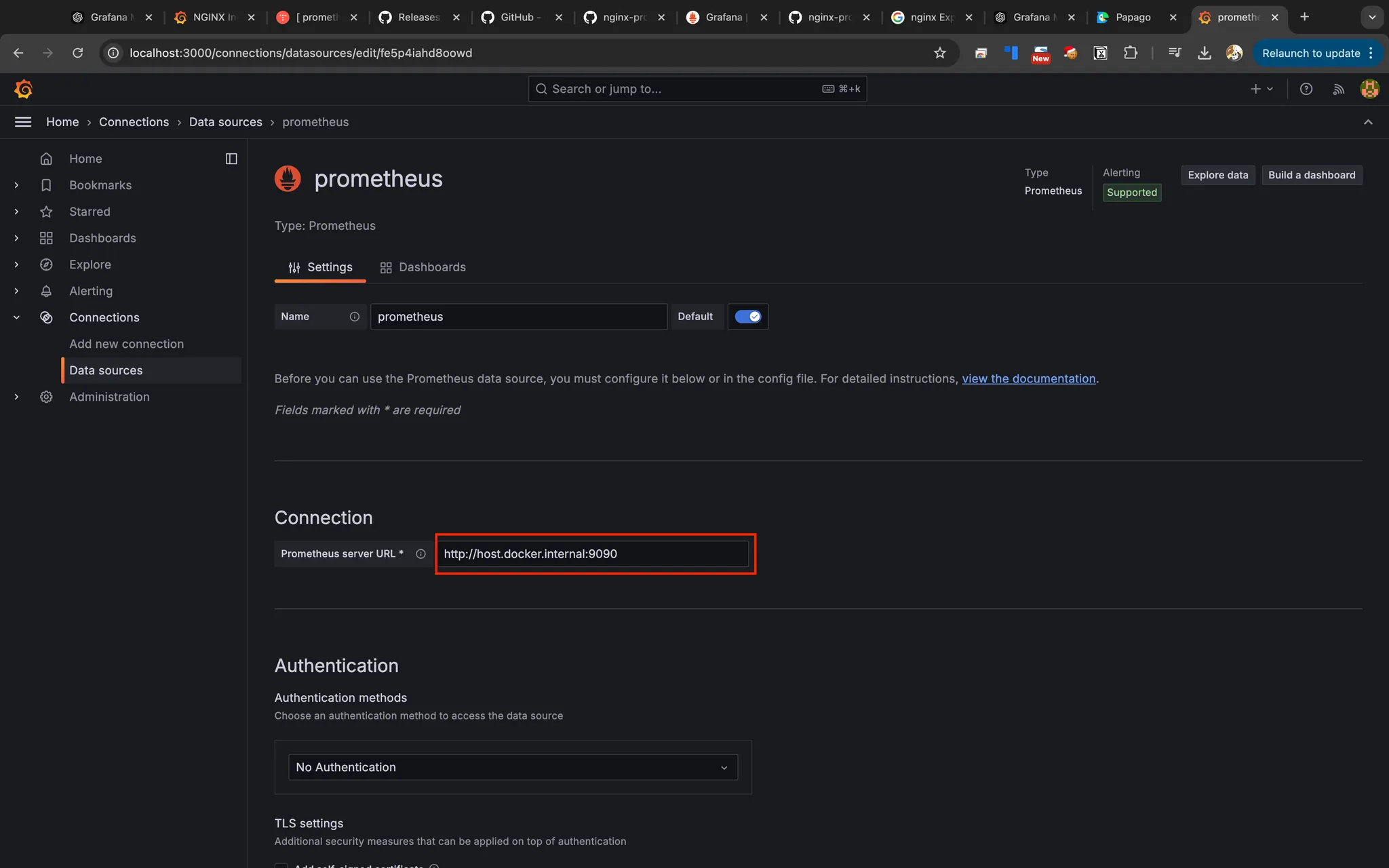

URL 지정

•

URL: http://<Prometheus-Server-IP>:9090 (Docker 네트워크 기준)

host.docker.internal:9090

prometheus:9090

host.docker.internal은 Docker 컨테이너에서 호스트 머신에 접근할 수 있도록 제공되는 특별한 DNS 이름이다. host.docker.internal을 사용하면, 컨테이너에서 호스트 머신의 IP 주소를 명시하지 않고도 접근할 수 있다.

•

로컬 환경에서 Docker 컨테이너와 호스트 간 통신을 위해 host.docker.internal이 필요할 수 있다.

•

그러나 Prometheus와 Grafana가 동일한 Docker 네트워크에서 실행 중이라면, http://prometheus:9090을 사용하는 것이 권장된다.

Save & Test 클릭

대시보드 설정하기

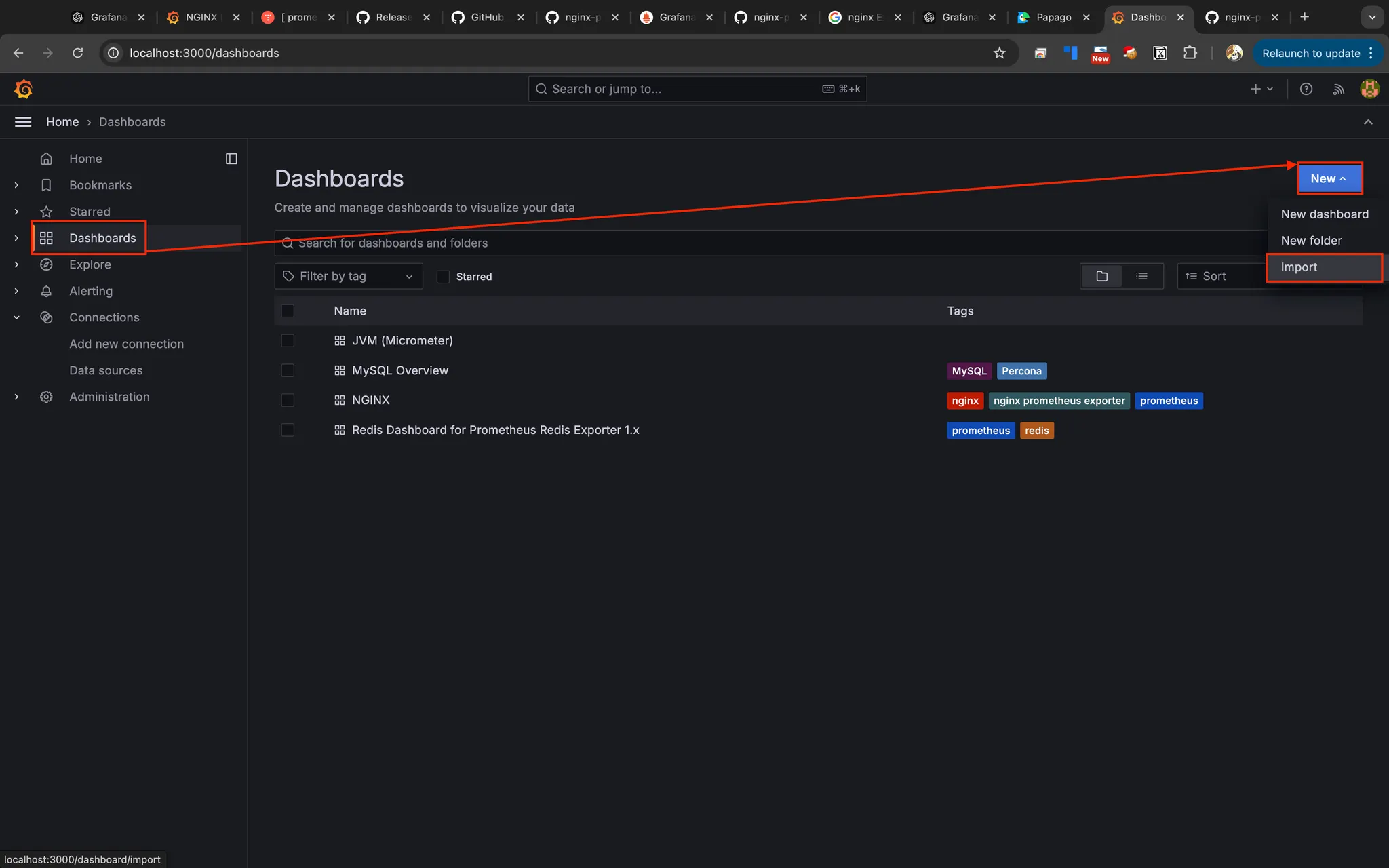

Dashboards > New > Import 클릭하기

Grafana에서 대시보드 가져오기

•

대시보드 ID 입력: 763

Dashboard ID 763 입력

데이터 소스 설정하기

위에서 설정한 데이터 소스를 지정한다.

대시보드 확인

Redis Exporter Dashbaord 출력완료

결론

주요 메트릭

•

확인 과정

Redis Exporter 컨테이너 로그 및 상태 확인:

docker logs redis-exporter
docker inspect redis-exporter | grep REDIS_ADDR
Shell
복사

Prometheus targets 페이지 확인:

http://localhost:9090/targets
SQL
복사

Q&A

Redis Exporter가 제공하는 주요 메트릭은?

Redis Exporter가 제대로 작동하지 않을 때 확인해야 할 사항은?

Redis 대시보드에서 유용한 지표는?

Redis Exporter와 Prometheus 연동의 장점은?

Redis Exporter 설정 시 주의점은?
